Špeciálne jazykové prostriedky počítačov - SJPP

11. Grafika v Matlabe

MATLAB umožňuje zobrazovať údaje v 2 a 3-rozmerných grafoch.

11.1. Grafické prostredie v MATLABe

Grafické funkcie automaticky otvoria nové grafické okno, pokiaľ už predtým žiadne neexistuje. V prípade, že je už nejaké grafické okno otvorené, je použité na vykreslovanie to, ktoré "je aktívne" (jedná sa o posledné okno, ktoré bolo otvorené alebo na ktoré bolo kliknuté).

Funkcia Opis
clf zmazanie aktuálneho obrazca
close uzatvorenie okna grafického obrázku
figure otvorenie okna grafického obrázku
gcf číslo aktuálneho okna grafického obrázku

Príkaz figure poskytuje nasledovné možnosti zápisu:

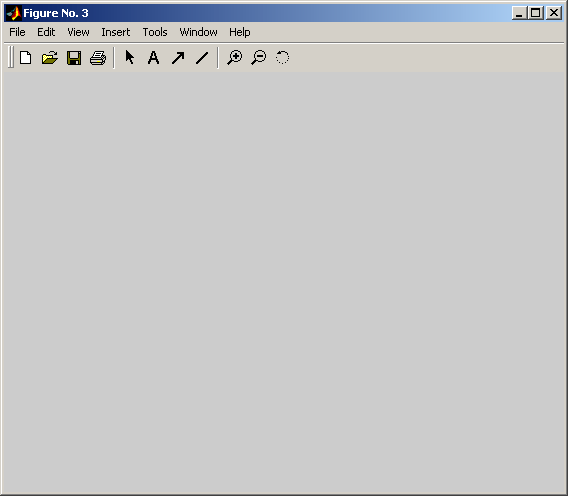

Príklad 11.1:
% otvorenie okna grafického obrázku č.3
>> figure(3)				% obrázok

% otvorenie okna grafického obrázku č.2
>> figure(2)				% obrázok

>> gcf         % číslo aktuálneho okna grafického obrázku
ans =
     2

>> close       % uzatvorenie aktívneho okna grafického obrázku
>> close(3)    % uzatvorenie okna grafického obrázku č.3
>> close all   % uzatvorenie všetkých okien grafických obrázkov
top

11.2. Vytváranie dvojrozmerných grafov

11.2.1. Základné grafické funkcie zobrazenia

Funkcia Opis
fill vyplnenie dvojrozmerného mnohouholníka
loglog zobrazenie, ak osi majú logaritmické mierky
plot lineárne zobrazenie
plotyy lineárne zobrazenie s mierkami na ľavej a pravej strane
semilogx zobrazenie, ak os x je v logaritmickej mierke
semilogy zobrazenie, ak os y je v logaritmickej mierke

11.2.2. Lineárne zobrazenie

Lineárne zobrazenie bodov, priebehov veličín je možné uskutočniť funkciou plot(x1,y1,x2,y2, ..., xn,yn), kde x1, y1, x2, y2, ..., xn, yn sú vektory s hodnotami súradníc bodov.

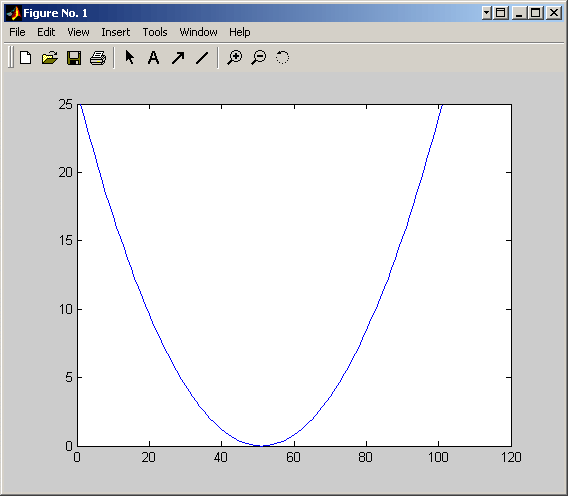

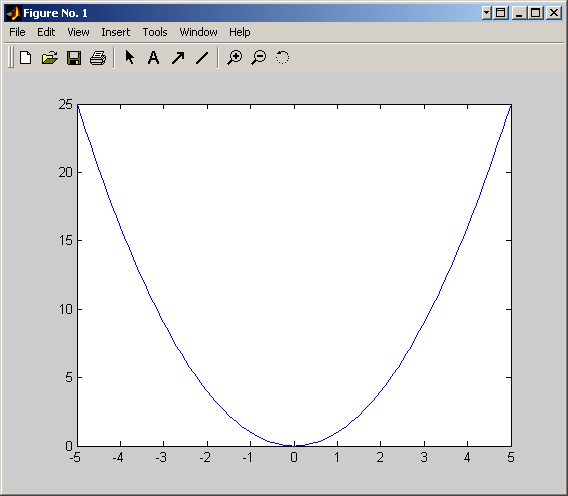

Príklad 11.2: Lineárne zobrazenie paraboly
>> x = [-5:0.1:5];
>> y = x.^2;
>> plot(y)        % vykreslí hodnoty 'y' v závislosti na ich poradí - obrázok
>> plot(x,y)      % vykreslí hodnoty 'y' v závislosti na hodnotách 'x' - obrázok

Farba, typ a znaky čiary

Pri zobrazovaní pomocou funkcie plot je možné zadefinovať farbu, typ a znaky vykreslovanej čiary nasledovným spôsobom: plot(x,y,'farba_typ_znak'), kde farba_typ_zank je reťazec zložený zo symbolov vyjadrujúcich farbu, typ a znak čiary.

Symbol Farba (RGB) Symbol Typ čiary
c cyan (0 1 1) - plná čiara (auto)
m magenta (1 0 1) -- čiarkovaná
y žltá (1 1 0) -. bodkočiarkovaná
r červená (1 0 0) : bodková
g zelená (0 1 0) none žiadna
b modrá (0 0 1)
w biela (1 1 1)
k čierna (0 0 0)

Znak Opis znaku
+ plus
o kruh
* hviezdička
. bodka
x krížik
square štvrtok
diamond kosoštvorec
V dole orientovaný trojuholník
< vľavo orientovaný trojuholník
> vpravo orientovaný trojuholník
pentagram päťcípa hviezda
hexagram šesťcípa hviezda
none žiadny (auto)
Príklad 11.3: Farba, typ a znaky čiary
>> x = [-5:5];
>> y = x.^2;
>> plot(x,y,'r-*',x,y/2,'m-.')		% obrázok

11.2.3. Zobrazenie v logaritmických súradniciach

Pri funkciách semilogx, semilogy a loglog ide o podobné zobrazenie ako v prípade lineárneho zobrazenia, len niektorá z osí alebo obe sú v logaritmickej mierke.

Príklad 11.4: Definovanie premennych pre rôzne zobrazenia
>> x = 0:0.01:4;
>> y = sin(0:0.01:4);
>> z = x.^2;

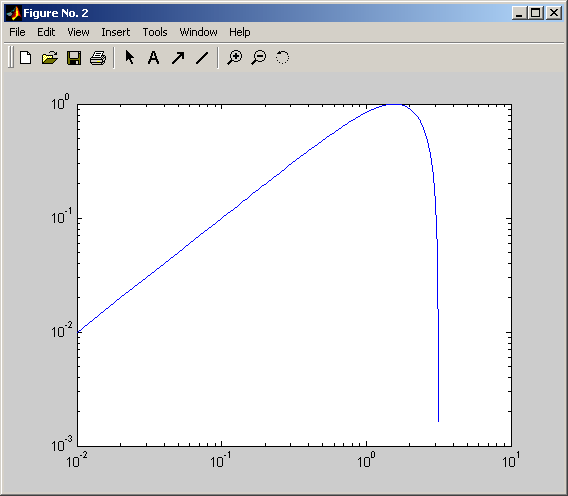

Príklad 11.5: Zobrazenie, ak osi majú logaritmické mierky
>> figure
>> loglog(x,y)                   % obrázok

11.2.4. Vyplnenie dvojrozmerného mnohouholníka

Funkciou fill(x,y,c) je možné zobraziť farebný mnohouholník, kde x,y sú vektory súradníc bodov mnohouholníka a c je premenná, ktorá definuje farbu.

Príklad 11.6: Vyplnenie trojuholníka červenou farbou
>> figure
>> fill([0,1,0.5],[0,0,1],'r')   % obrázok

11.2.5. Ďalšie zobrazenia

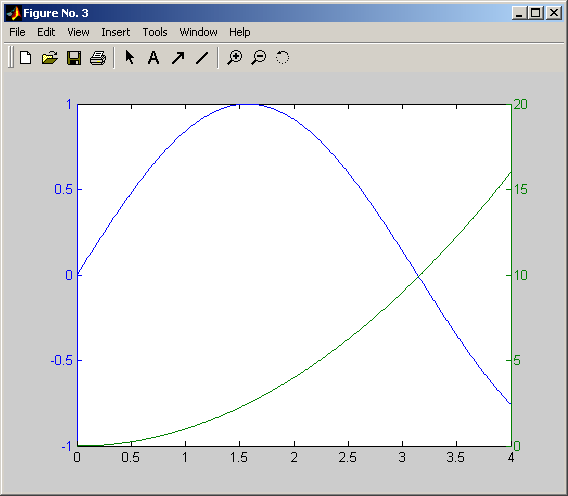

Príklad 11.7: Lineárne zobrazenie s mierkami na ľavej a pravej strane
>> figure
>> plotyy(x,y,x,z)               % obrázok
Príklad 11.8: Bodeho diagram - definovanie premenných
>> [amp,faza,w] = bode([1],[1 2 1])
amp =
    0.9999
    0.9996
	...
    0.0004
    0.0001

faza =
   -1.1459
   -2.2915
   ...
 -177.7085
 -178.8541

w =
    0.0100
    0.0200
	...
   50.0000
  100.0000

>> amp_db = 20*log10(amp)
amp_db =
   -0.0009
   -0.0035
   ...
  -67.9623
  -80.0009

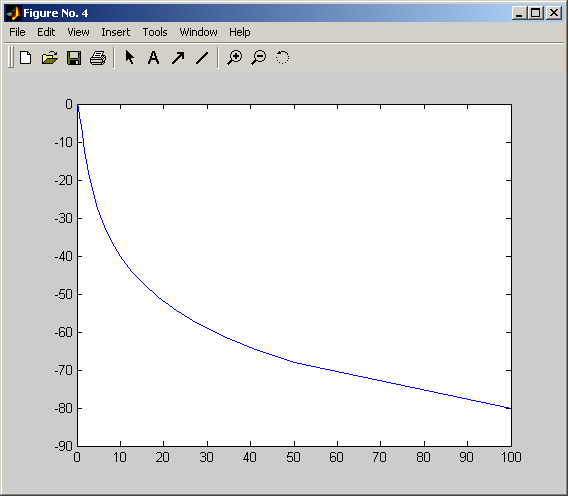

Príklad 11.9: Lineárne zobrazenie Bodeho diagramu
>> plot(w,amp_db)           % obrázok

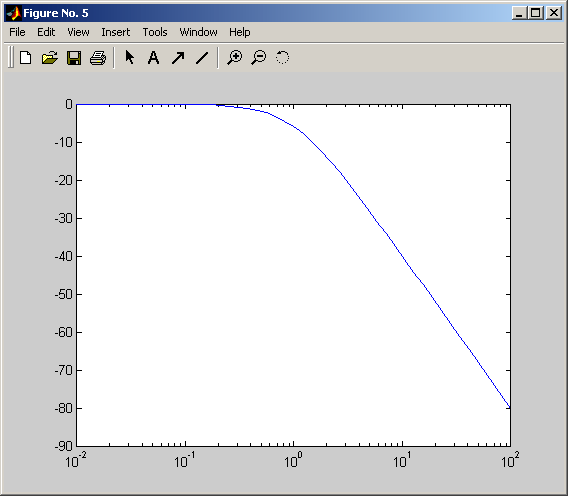

Príklad 11.10: Zobrazenie, ak os x je v logaritmickej mierke
>> semilogx(w,amp_db)       % obrázok
top

11.3. Základné riadiace funkcie pre zobrazenie

Funkcia Opis
axes vytvorenie osí na ľubovoľnú pozíciu
axis nastavenie parametrov osí a vzhľadu
caxis nastavenie rozsahu farieb osí
cla zmazanie osí
box zobrazenie rámika osí
gca vracia číslo aktuálnych osí
get zistenie nastavenia grafického objektu
hold zachovanie aktuálneho grafu
set nastavenie vlastností grafického objektu
subplot rozdelenie grafického okna na subokná

11.3.1. Nastavenie osí

Funkciou axes je možné vytvoriť osi a umiestniť ich na ľubovoľné miesto v grafickom okne

Príklad 11.11:
% nastavenie parametrov osí a vzhľadu
% axes('position',[left, bottom, width, height]),
% kde left, bottom sú body poč. súradnicového systému
% a width, height sú veľkosti x-ovej a y-ovej osi (rozmery 1x1)

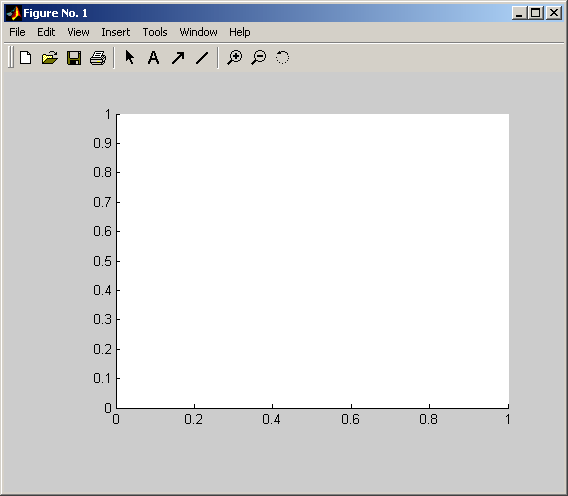

>> axes('position',[0.2, 0.2, 0.7, 0.7])	% obrázok
Príklad 11.12:
% nastavenie rozmerov osí x, y

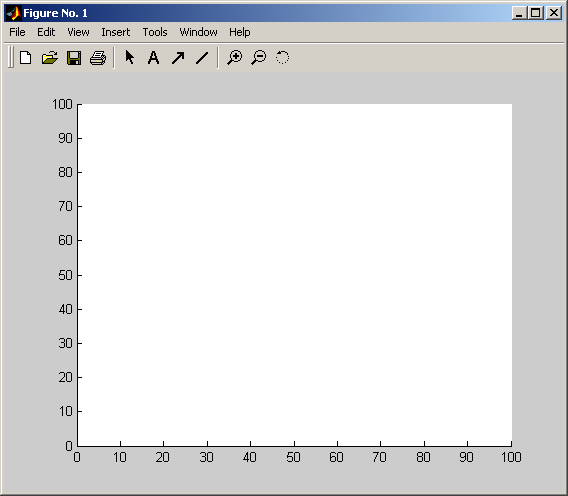

>> axis([0,100,0,100])			% obrázok

% nastavenie rozmerov osí x, y a z

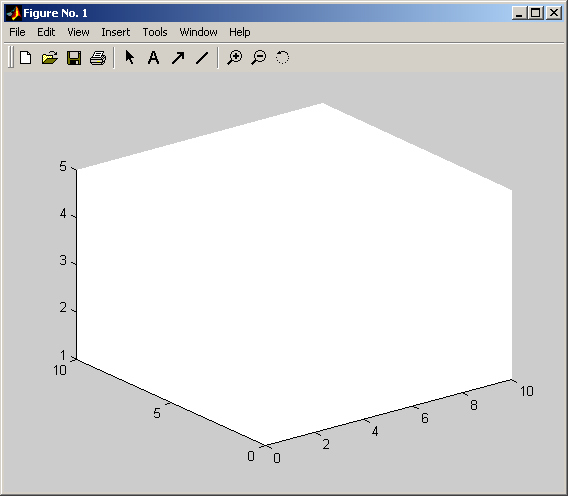

>> axis([0,10,0,10,1,5])			% obrázok

% funkcia vracia vektor nastavenia osí
>> axis
ans =
     0    10     0    10     1     5

% rozmery osí sa nastavia automaticky
>> axis auto				% obrázok

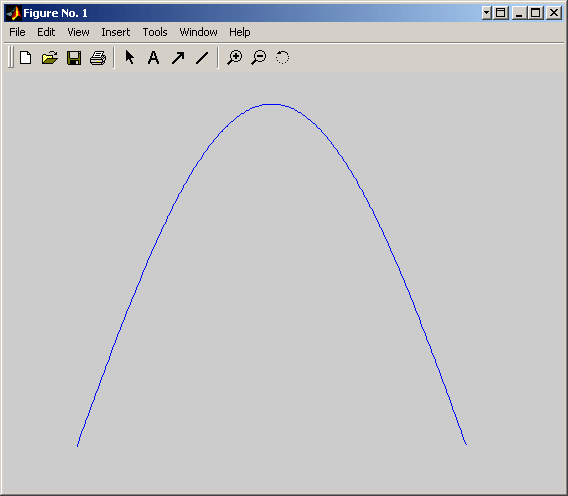

% vypnutie zobrazenia osí
>> plot([0:0.01:pi],sin([0:0.01:pi]))
>> axis off				% obrázok

% zapnutie zobrazenia osí
>> axis on

11.3.2. Zobrazenie viacerých grafov

Ak je požadované pridať do jedného grafu viac priebehov alebo v ňom vykonať ďalšie grafické operácie, potom je potrebné použiť príkaz hold on.

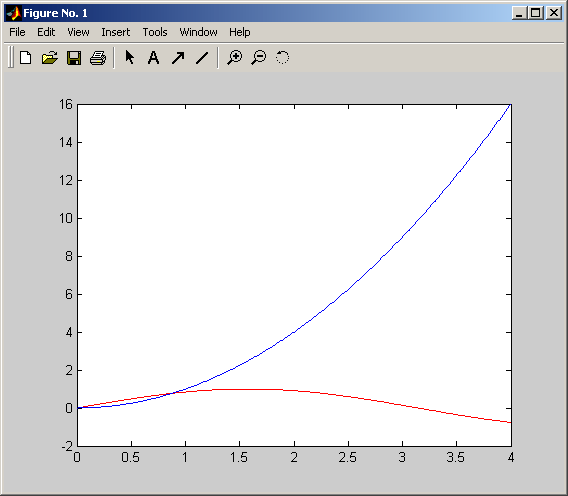

Príklad 11.13: Zachovanie aktuálneho grafu
>> plot(x,y,'r')				% obrázok
>> hold on
>> plot(x,z,'b')				% obrázok
Príklad 11.14: Zrušenie zachovania aktuálneho grafu
>> hold off

Príkaz subplot(m,n,p) rozdelí graf na subokná, kde m,n,p vyjadrujú počet riadkov, stĺpcov a poradie okna

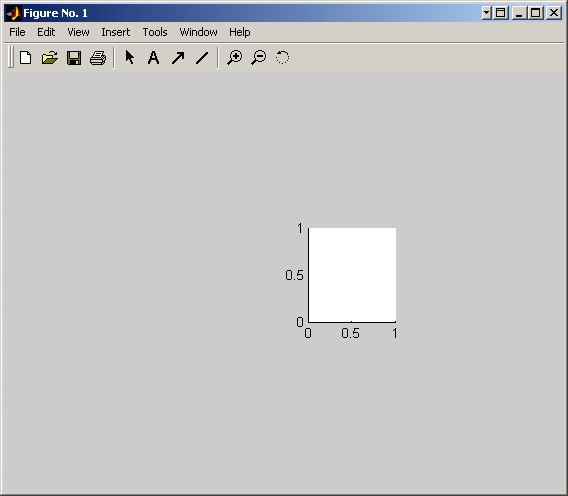

Príklad 11.15: Ukážka rozdelenia grafického okna na subokná - 3 riadky a 4 stĺpce
>> subplot(3,4,7)				% obrázok

1    2    3    4
5 6 7 8
9 10 11 12

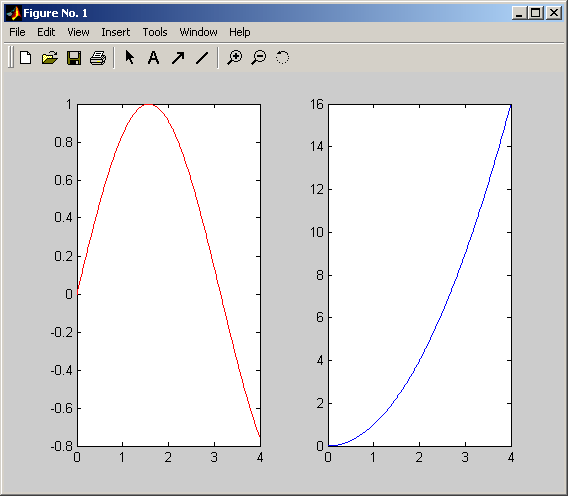

Príklad 11.16: Rozdelenie grafického okna na subokná
>> subplot(1,2,1)
>> plot(x,y,'r')
>> subplot(1,2,2)
>> plot(x,z,'b')				% obrázok

11.3.3. Nastavenie parametrov grafických objektov

Pri vytvorení grafického objektu mu Matlab pridelí identifikačné číslo. Pomocou tohto čísla je možné potom pristupovať k jednotlivým objektom. Číslo objektu vracia vždy funkcia, ktorá ho vytvorila.

Nastavenie objektu je možné získať príkazom get(h), kde h je čislo objektu. Nastaviť určitú položku vlastnosti je možné príkazom set(h,'položka',hodnota).

Príklad 11.17: Získanie čísla objektu
>> h = plot(w,amp_db);
Príklad 11.18: Výpis položiek vlastností
>> get(h)
	Color = [0 0 1]
	EraseMode = normal
	LineStyle = -
	LineWidth = [0.5]
	Marker = none
	MarkerSize = [6]
	MarkerEdgeColor = auto
	MarkerFaceColor = none
	XData = [ (1 by 45) double array]
	YData = [ (1 by 45) double array]
	ZData = []

	BeingDeleted = off
	ButtonDownFcn =
	Children = []
	Clipping = on
	CreateFcn =
	DeleteFcn =
	BusyAction = queue
	HandleVisibility = on
	HitTest = on
	Interruptible = on
	Parent = [102.017]
	Selected = off
	SelectionHighlight = on
	Tag =
	Type = line
	UIContextMenu = []
	UserData = []
	Visible = on

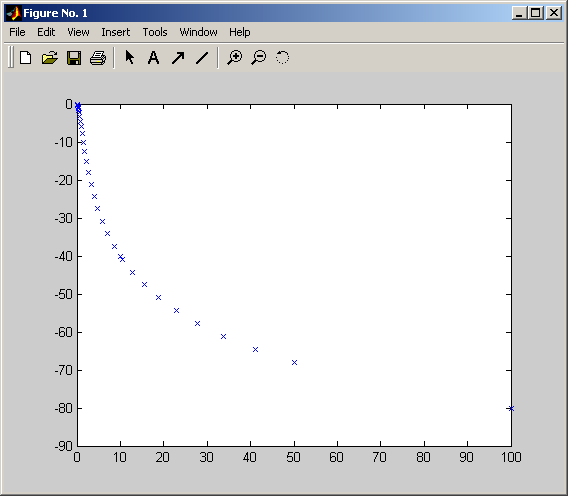

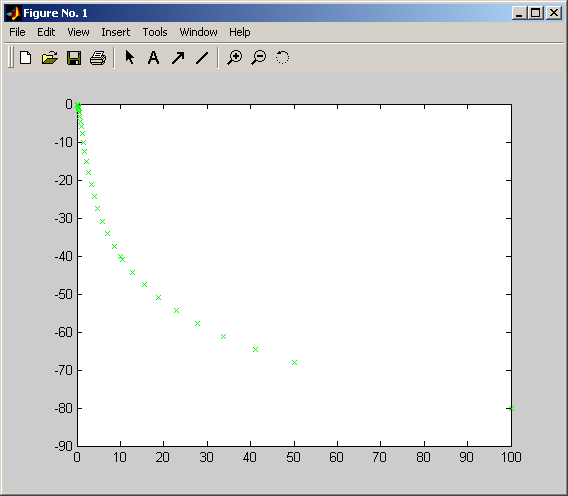

Príklad 11.19: Zmena typu čiary
% pôvodné: LineStyle = -
% zmeniť na: LineStyle = x
>> set(h,'LineStyle','x')			% obrázok
Príklad 11.20: Zmena farby čiary
% pôvodné: Color = [0 0 1] (R,G,B)
% zmeniť na: Color = [0 1 0] (Color = green alebo Color = g)
>> set(h,'Color','green')			% obrázok
top

11.4. Označenie a popis grafov

Funkcia Opis
grid čiarová sieť
gtext text umiestnený myšou
legend vytvorenie legendy priebehov
text umiestnenie textu
title názov grafu
xlabel popis osi x
ylabel popis osi y
zlabel popis osi z
Príklad 11.21: Vykreslenie a popis grafov
>> t = 0:0.01:2*pi;                % definovanie premennych
>> y = sin(t);

>> plot(t,y)                       % vykreslenie
>> xlabel('t = 0 \rightarrow 2pi') % popis osi x
>> ylabel('sin(t)')                % popis osi y
>> title('Priebeh funkcie sínus')  % názov grafu
Príklad 11.22: Zápis textu pomocou súradníc dát
>> text(3*pi/4,sin(3*pi/4),'\leftarrow sin(t) = 0.707')
>> text(7*pi/6,sin(7*pi/6),'sin(t) = -0.5 \rightarrow',...
'HorizontalAlignment','right')				% obrázok

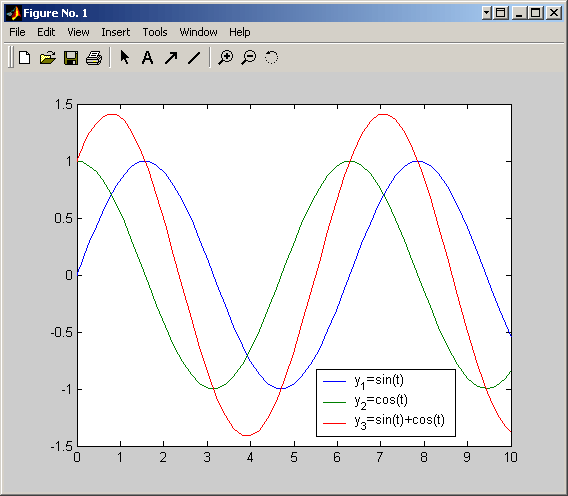

Príklad 11.23: Legenda
>> y1 = sin(t); y2 = cos(t); y3 = y1+y2;
>> plot(t,y1,t,y2,t,y3);
>> legend('y_1=sin(t)','y_2=cos(t)','y_3=sin(t)+cos(t)')	% obrázok

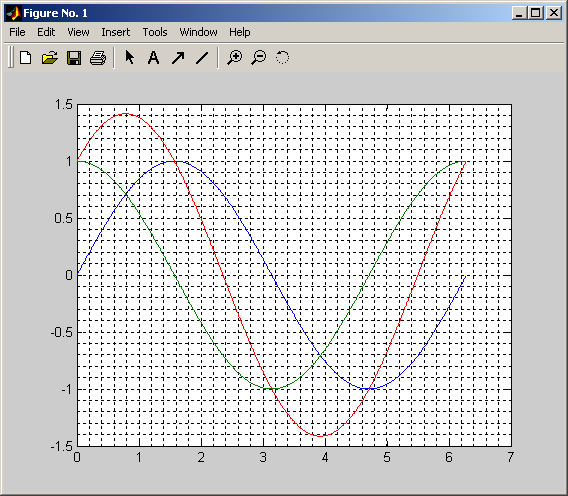

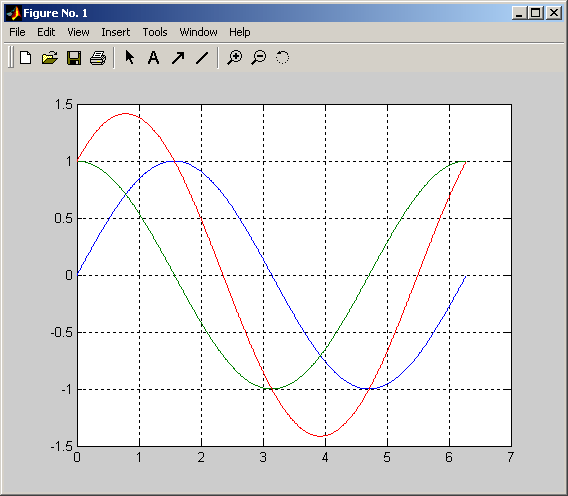

Príklad 11.24: Mriežka (hlavná, vedlajšia)
>> plot(t,y1,t,y2,t,y3);
>> grid on						% obrázok
>> grid minor						% obrázok

Poznámka: ak chceme zmeniť orientáciu opisu vertikálnej osi (y) z vertikálnej na vodorovnú môžeme použiť príkaz set(get(gca,'YLabel'),'Rotation',0.0).

11.4.1. Špeciálne znaky (TEX)

ZnakZápisZnakZápisZnakZápis
\alpha\beta\gamma
\delta\epsilon\omega
\lambda\xi\pi
\rho\sigma\tau
\sigma\Delta\Sigma
\nabla\partial\infty
\surd\int\neq
\in\subset\subseteq
\leq\geq\uparrow
\wedge\vee\downarrow
\leftrightarrow\leftarrow\rightarrow
¬\neg\forall\exists
horný index^{horný index}dolný index_{dolný index}
top

11.5. Špeciálne grafy

Špeciálne grafy sú využívané najmä v oblastiach:

11.5.1. Štatistické grafy

Funkcia Opis
bar dvojrozmerný zvislý stĺpcový graf
bar3 trojrozmerný zvislý stĺpcový graf
barh dvojrozmerný vodorovný stĺpcový graf
bar3h trojrozmerný vodorovný stĺpcový graf
errorbar zobrazenie s odchýlkou
hist zobrazenie histogramu
rose zobrazenie uhlového histogramu
polar zobrazenie v polárnych súradniciach
area plošný graf
pie kruhový graf

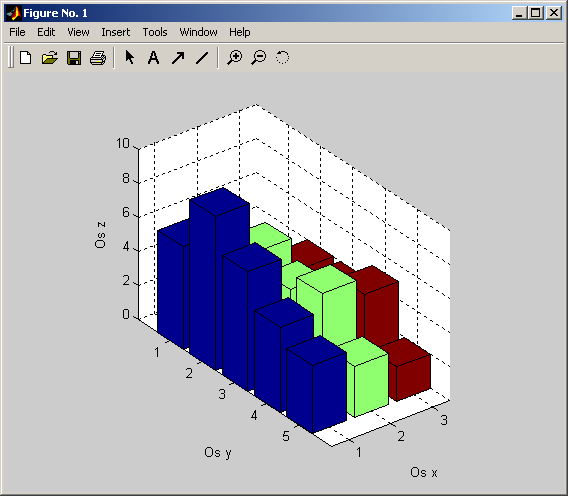

Príklad 11.25:
>> Y = [6 3 2;9 6 4;7 5 4;5 6 5;4 3 2];
>> bar3(Y)
>> xlabel('Os x'), ylabel('Os y'),
>> zlabel('Os z')				% obrázok

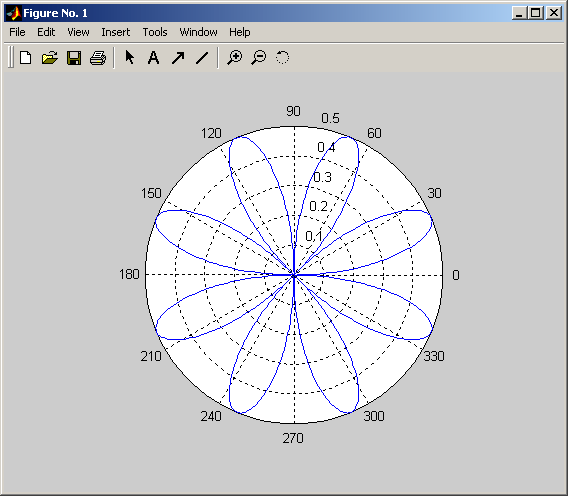

Príklad 11.26: Zobrazenie v polárnych súradniciach
>> t = 0:0.01:2*pi;
>> polar(t,abs(sin(2*t).*cos(2*t)));		% obrázok

11.5.2. Zobrazenie diskrétnych dát

Funkcia Opis
stem dvojrozmerné kmeňové zobrazenie
stem3 trojrozmerné kmeňové zobrazenie
stairs schodové zobrazenie

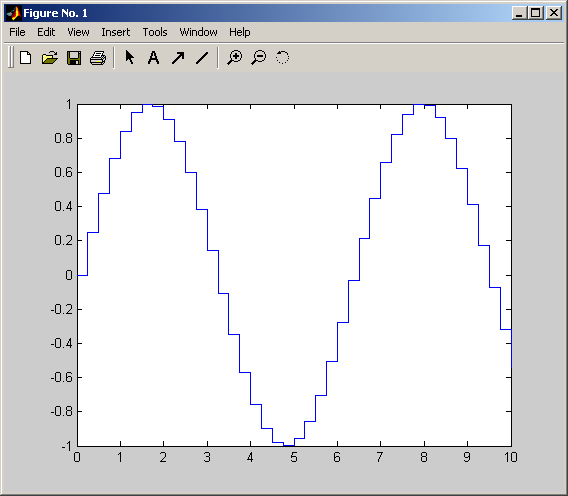

Príklad 11.27: schodové zobrazenie
>> x = 0:0.25:10;
>> stairs(x,sin(x));		% obrázok

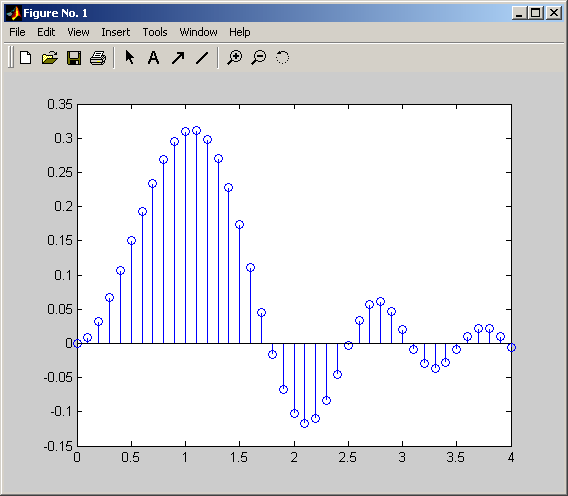

Príklad 11.28: Stonkové zobrazenie
>> x = 0:0.1:4;
>> y = sin(x.^2).*exp(-x);
>> stem(x,y);			% obrázok

11.5.3. Priame a rýchlostné vektorové grafy

Funkcia Opis
compass zobrazenie vektorov v polárnych súradniciach
feather zobrazenie vektorov pozdĺž vodorovnej čiary
quiver zobrazenie 2-D vektorov definovaných (u,v) parametrami
quiver3 zobrazenie 3-D vektorov definovaných (u,v,w) parametrami

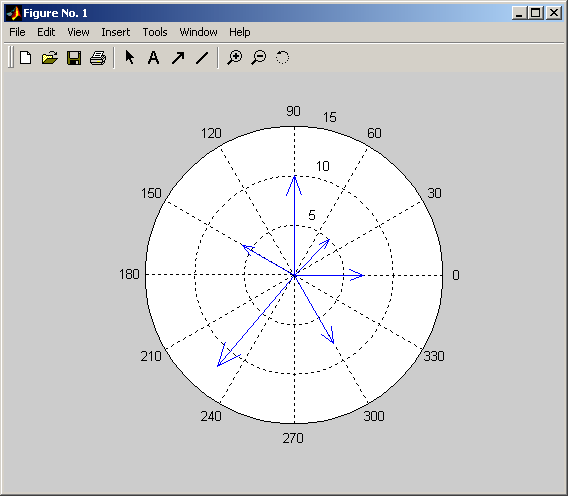

Príklad 11.29: Zobrazenie v polárnych súradniciach, ktoré sú zadané uhlom a veľkosťou
>> uhol = [45 0 90 150 230 300];
>> velkost = [5 7 10 6 12 8];
>> ruhol = uhol*pi/180;		% prepočet na radiány
>> [x,y] = pol2cart(ruhol,velkost);	% prepočet do kart. súradníc
>> compass(x,y);			% obrázok

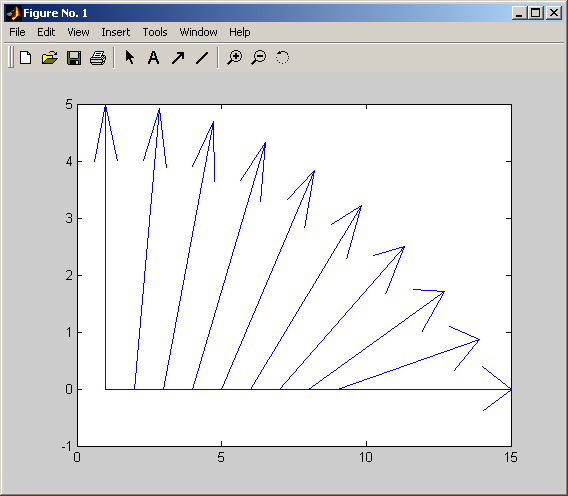

Príklad 11.30: Zobrazenie vektorov pozdĺž x-ovej osi, ktoré sú zadané uhlom od 90º do 0º a veľkosťou 5
>> uhol = 90:-10:0;
>> velkost = 5*ones(size(uhol));
>> [u,v] = pol2cart(uhol*pi/180,velkost);
>> feather(u,v);			% obrázok

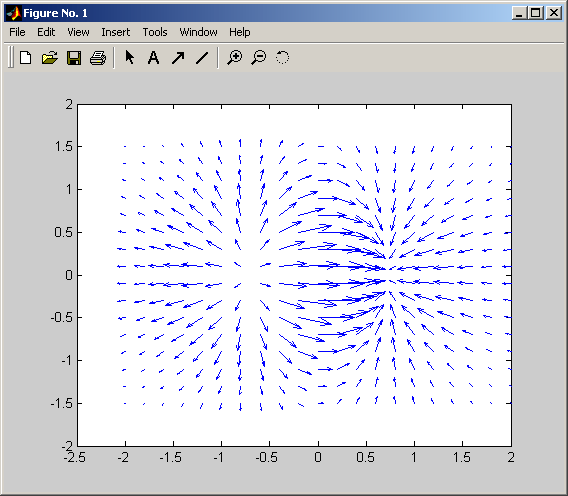

Príklad 11.31: Zobrazenie vektorov intenzity el. magnetického poľa dvoch nábojov pomocou zobrazenia zmeny súradníc
>> x = -2:.2:2;
>> y = -1.5:.2:1.5;
>> [xx,yy] = meshgrid(x,y);
>> zz = xx.*exp(-xx.^2-yy.^2);
>> [px,py] = gradient(zz,.2,.2);
>> quiver(x,y,px,py,2);		% obrázok

11.5.4. Hladinové zobrazenie - rezy a pohľady

Funkcia Opis
clabel popis hladinového zobrazenia
contour plošné hladinové obrazenie
contour3 trojrozmené hladinové obrazenie
contourf plošné hladinové obrazenie s farebnou výplňou
pcolor pseudofarebné zobrazenie

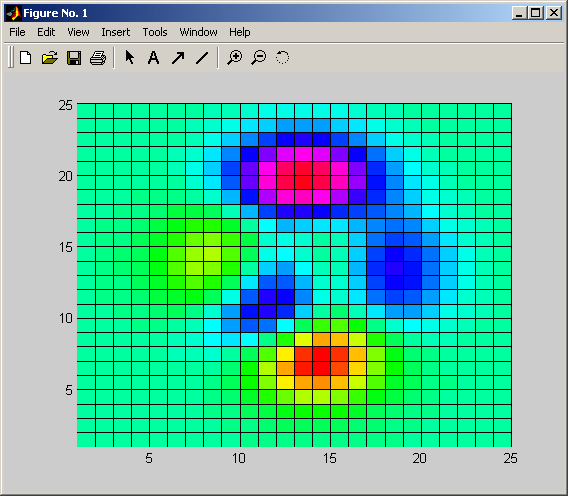

Príklad 11.32: Príkladová funkcia 'peaks'
>> z = peaks(25);
>> pcolor(z)
>> colormap(hsv)			% obrázok

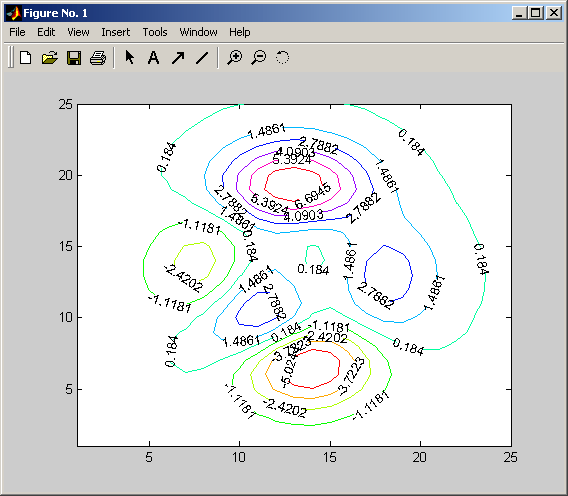

Príklad 11.33: Hladinové zobrazenie obrazca s popisom jednotlivých hladín
>> [C,h] = contour(z,10);
>> clabel(C,h);			% obrázok

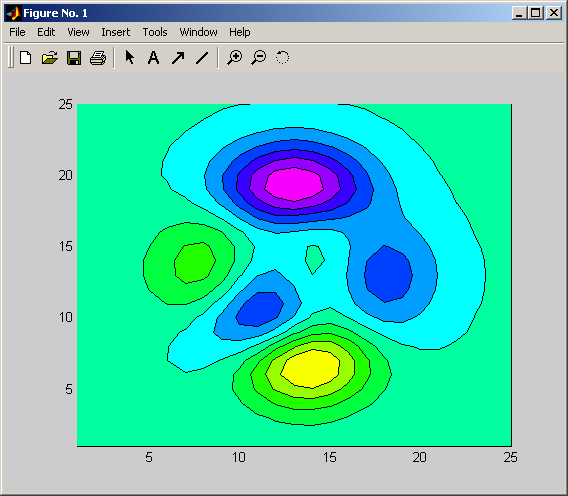

Príklad 11.34: Hladinové zobrazenie obrazca s farebným rozlíšením
>> [C,h] = contourf(z,10);
>> caxis([-10 10]);		% obrázok
top

11.6. Vytváranie trojrozmerných grafov

11.6.1. Príprava údajov

Pri zobrazení trojrozmerného obrazca potrebujeme mať dve matice (napr. X, Y), ktorých prvky X(i,j), Y(i,j) budú obsahovať súradnice bodov v rovine. Na generovanie týchto matíc slúži funkcia meshgrid:

[X,Y] = meshgrid(v1,v2) - vektor v1 určuje interval na osi x s daným krokom a vektor v2 určuje interval na osi y s daným krokom

[X,Y] = meshgrid(v) - vektor v určuje interval na osi x aj na osi y

11.6.2. Základné funkcie 3-D zobrazenia

V 3-D zobrazeniach sa používajú podobné funkcie fill3 a plot3 ako v 2-D grafike

Funkcia Opis
fill3 Vyplnenie trojrozmerného mnohouholníka
plot3 zobrazenie čiar a bodov 3-D priestore (lineárne zobrazenie)

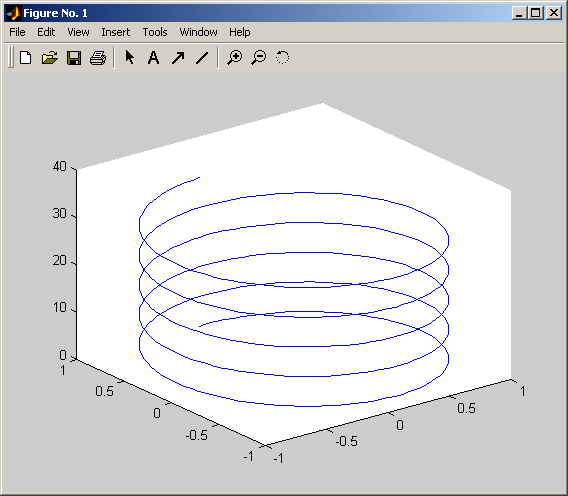

Príklad 11.35: Zobrazenie špirály (lineárne zobrazenie)
>> t = 0:pi/50:10*pi;
>> plot3(sin(t),cos(t),t);			% obrázok

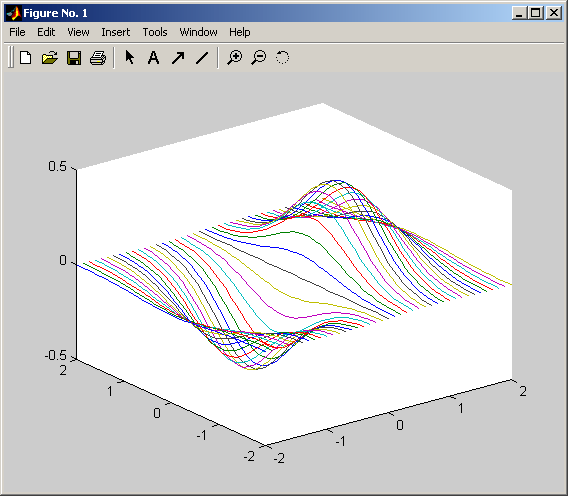

Príklad 11.36: Zobrazenie trojrozmerného obrazca
>> [x,y] = meshgrid([-2:0.1:2]);
>> z = x.*exp(-x.^2-y.^2);
>> plot3(x,y,z);				% obrázok

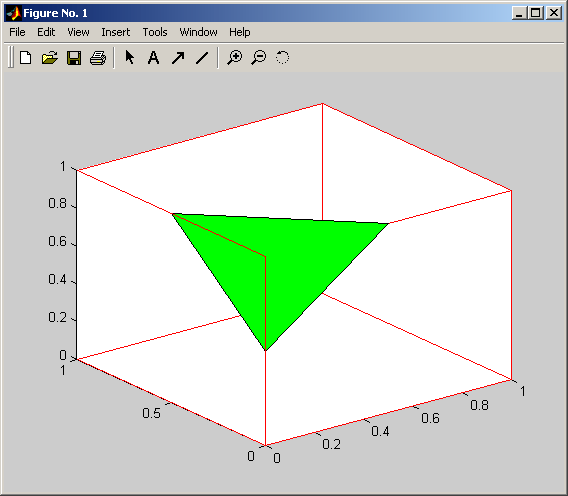

Príklad 11.37: Zobrazenie kocky s rezom
>> x = [0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 1 1 1 1 0 0];
>> y = [0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0 0 1 1 1 1];
>> z = [0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 0 1 0 1 0 1 0];
>> axis([0 1 0 1 0 1]);
>> hold on
>> for i=1:2:23
plot3([x(i) x(i+1)],[y(i) y(i+1)],[z(i) z(i+1)],'r-');
end
>> fill3([0 0.5 0],[0 0 0.5],[0.5 1 1],'g'); 	% obrázok

11.6.3. Zobrazenie povrchu obrazca maticovou reprezentáciou

Funkcia Opis
mesh trojrozmerné sieťové zobrazenie povrchu
meshc kombinácia zobrazení mesh/contour
meshz zobrazenie mesh s nulovou rovinou
slice objemové predstavenie zobrazenia
surf zobrazenie povrchu zatienením
surfc kombinácia zobrazení surf/contour
surfl zobrazenie surf s vysvietením
surface vytvorenie povrchu grafického obrazca
waterfall vlnové zobrazenie (priestorové)

11.6.4. Možnosti nastavenia zobrazenia

Funkcia Opis
axis nastavenie typu osí
caxis nastavenie rozsahu farieb z aktuálnej farebnej palety
colormap nastavenie farebnej palety
hidden skrytie siete 3-D zobrazenia
shading nastavenie módu tieňovania
brighten vyjasňovanie alebo stmavovanie farebnej palety
lighting nastavenie módu osvetlenia
rotate3d zapnutie/vypnutie možnosti natáčania obrazca
view špecifikácia bodov zobrazenia v 3-D grafe
viewmtx transformácia matíc pre zobrazenie
Príklad 11.38: Zobrazenie povrchu obrazca tieňovaním
>> z = peaks(25);		% vytvorí maticu 25x25

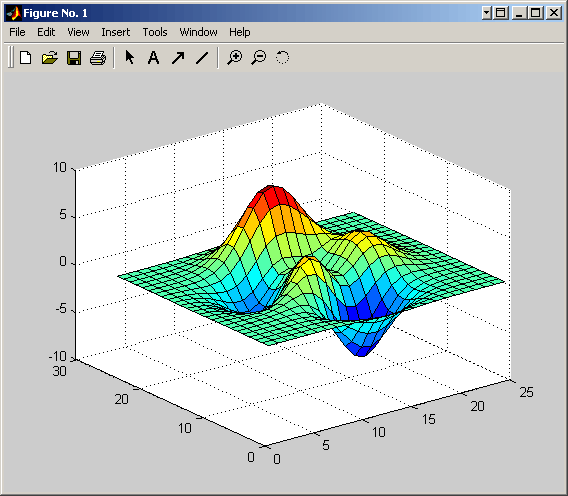

>> surf(z);		% zobrazenie povrchu zatienením - obrázok

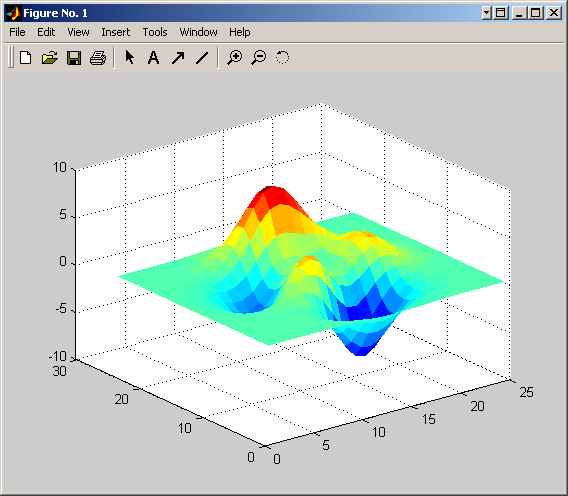

>> shading flat;		% tieňovanie 'flat' - obrázok

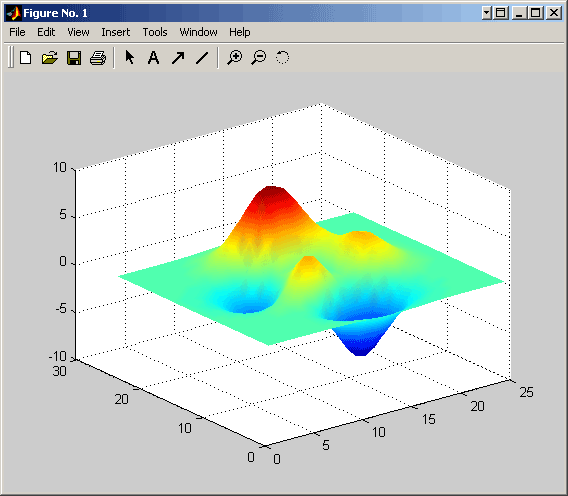

>> shading interp;		% tieňovanie 'interpolated' - obrázok
>> shading faceted;	% tieňovanie 'faceted' (pôvodné) - obrázok

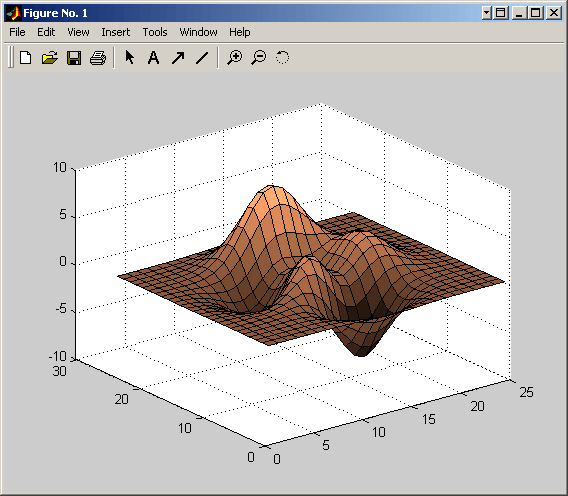

>> colormap(copper)	% zmena farby (pink) - obrázok
>> surfc(z);		% kombinácia zobrazení surf/contour - obrázok
Príklad 11.39: Zobrazenie povrchu obrazca sieťou
>> z = peaks(25);		% vytvorí maticu 25x25

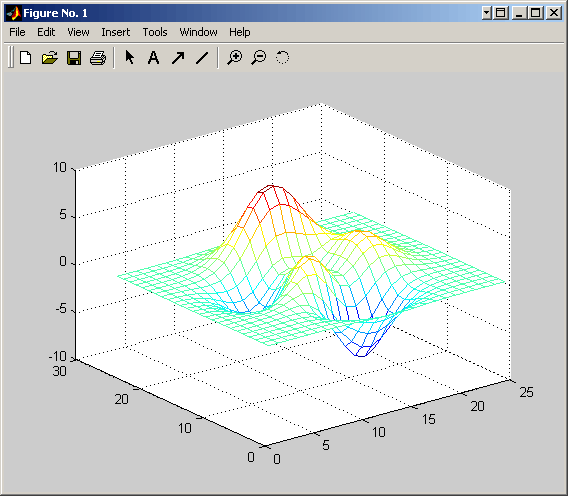

>> mesh(z);		% zobrazenie povrchu sieťou - obrázok

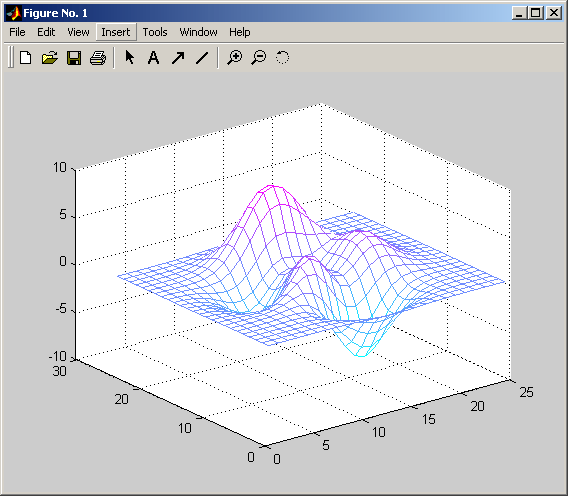

>> colormap(cool);		% zmena farby (cool) - obrázok
>> colormap(hot);		% zmena farby (hot) - obrázok

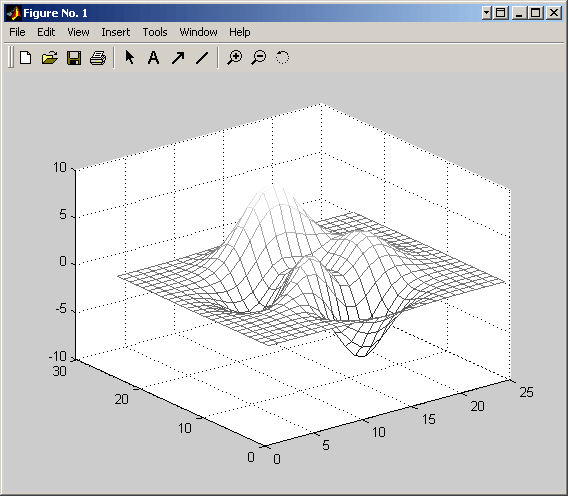

>> colormap(gray);		% zmena farby (gray) - obrázok

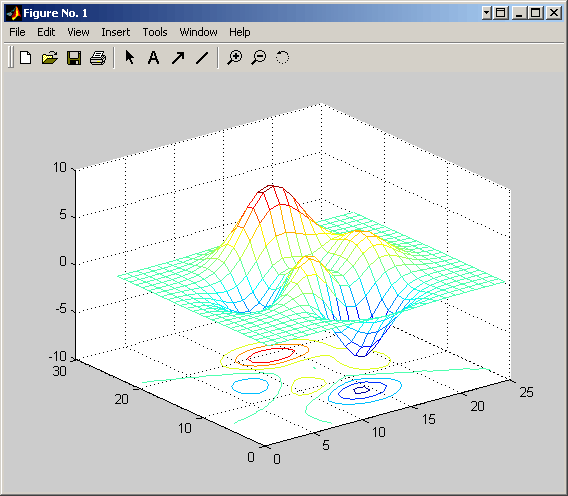

>> meshc(z);		% kombinácia zobrazení mesh/contour - obrázok

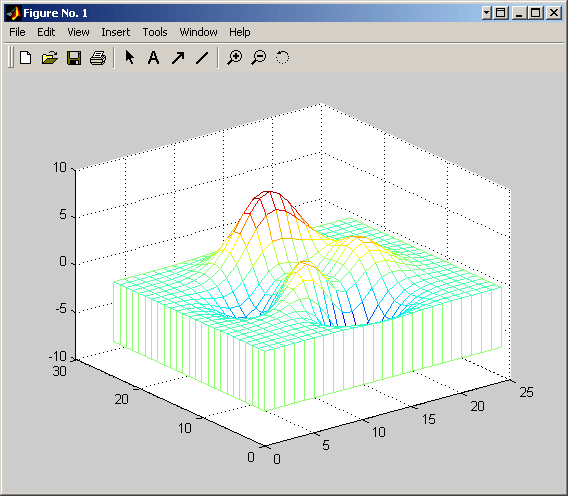

>> meshz(z);		% zobrazenie mesh s nulovou rovinou - obrázok
Príklad 11.40: Zobrazenie povrchu obrazca vlnami
>> z = peaks(25);		% vytvorí maticu 25x25
>> waterfall(z);		% zobrazenie povrchu vlnami - obrázok
>> colormap(pink);		% zmena farby (pink) - obrázok
top

11.7. Práca s farebnými obrazmi

Funkcia Opis
image zobrazenie obrazu (vytvorenie objektu obrazu)
imagesc mierkovanie dát a zobrazenie obrazu
imread načítanie obrazu z grafického súboru
imwrite uloženie obrazu do grafického súboru
imfinfo získanie informácie o obraze z grafického súboru
axis nastavenie mierky a vzhľadu osí pri zobrazení

11.7.1. Typy obrazov

Farebný obraz je v MATLABe tvorený maticou dát a maticou palety farieb.

Zápis zobrazenia Typ obrazu
image(X); colormap(map) indexový
image(I,[0,1]); colormap(gray) intenzívny
image(RGB) trojfarebný

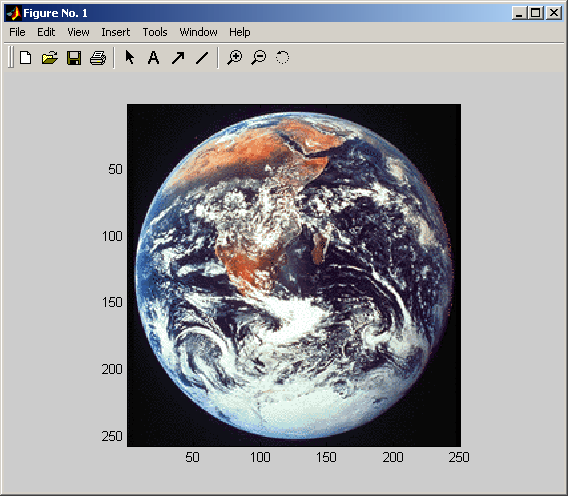

Príklad 11.41: Zobrazenie obrazu z dát uložených v earth.mat
>> load earth;	% Načítanie matice dát X,
		  matice farebnej palety map
>> image(X)	% Zobrazenie obrazu
>> colormap(map);
>> axis image;	% Nastavenie osí v pomere 1:1
		% obrázok

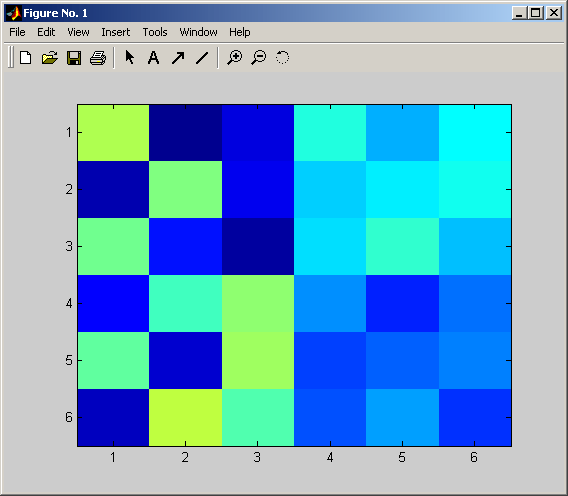

Príklad 11.42: Vygenerovanie náhodného farebného obrazca
>> X = magic(6);	% Vytvorenie matice X,
		  matice farebnej palety map
>> image(X)	% Zobrazenie farebného obrazu
		% obrázok

11.7.2. Načítanie a uloženie grafického súboru

MATLAB umožňuje načítanie a uloženie dát farebného obrazu v niekoľkých grafických súboroch a nasledovných formátov: BMP, HDF, JPEG(JPG), PCX, TIFF, XWD.

Príklad 11.43: Načítanie, zobrazenie a uloženie obrazu
[X,MAP] = imread('penguin','bmp');

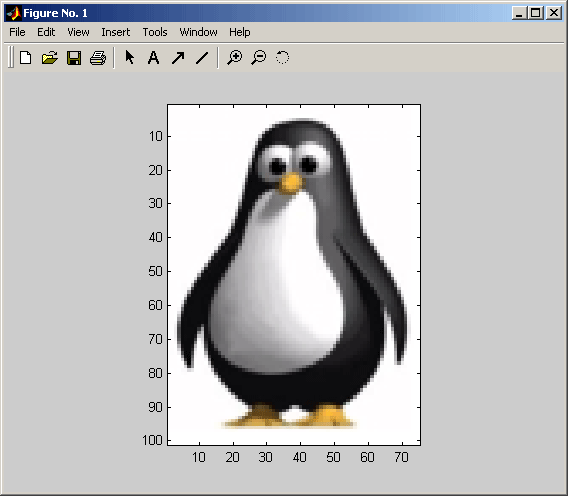

image(X); 		% obrázok

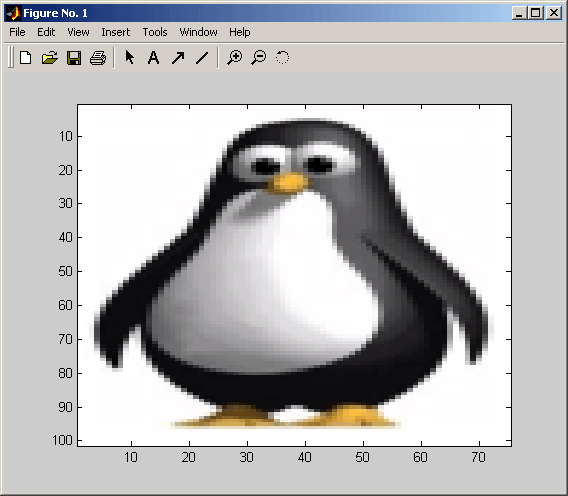

axis image;		% obrázok
imwrite(X,'penguin.jpg')	% Uloženie farebného obrazu
top

11.8. Úlohy

  1. Zobrazte priebeh funkcie 2*cos(x) na intervale (0,4*pi) s krokom 0.01.
    Postupne aplikujte nasledujúce nastavenia:
    • farbu zobrazenia nastavte modrú
    • typ čiary zvoľte čiarkovaný
    • popíšte osi (x » time [s], y » cos) a nadpis zobrazenia (graf funkcie kosínus)
    • pridajte do obrázku priebeh funkcie 3*sin(2x)
    • vytvorte legendu pre jednotlivé priebehy (y1=2*cos(x), y2=3*sin(2x))
  2. Zobrazte priebehy funkcii y=f(t) a x=f(t), kde [x,y,t] = bode([2],[1 3 3 1]):
    • s mierkami na ľavej (y=f(t)) a pravej (x=f(t)) strane
    • s nezávislou logaritmickou osou y=f(t)
    • s nezávislou logaritmickou osou x=f(t)
  3. Pre funkciu z=x.*exp(-x.^2-y.^2) vytvorte zobrazenia:
    • sieťové zobrazenie s farebnou mapou 'cool'
    • tieňové zobrazenie s farebnou mapou 'pink' a tieňovaním 'interpolated'
    • lineárne zobrazenie s farebnou mapou 'hot'
  4. Vytvorte jedno grafické okno, v ktorom bude 6 grafov (rozdelenie 2 x 3):
    • na pozícii [1,1] zobrazte sin(t);
    • na pozícii [1,2] zobrazte cos(t);
    • na pozícii [2,1] zobrazte log(t);
    • na pozícii [3,3] zobrazte et,
    kde t=[0.01:0.01:2*pi]
  5. Vykreslite pre t=[0.01:0.01:2*pi] priebeh funkcie sin(t) tak, aby bol zobrazený iba interval <0.5*pi, 1.5*pi> (- interval na nezávislej osi). Nerobte to zmenou vektora t.
top
